開鬆機加壓裝置
發布者：青島中瑞特 發布時間：2013/3/27 11:14:17
開鬆機加壓裝置的作用是對上羅拉加壓、使上羅拉隨下羅拉一起回轉，兩者共同組成的鉗口就能有效地握持纖維進行工作。加壓力的大小與牽伸型式、牽仰倍數、羅拉隔距、喂入須條定量、纖維種類等有關。加壓力源則有重錘、磁鐵、彈簧、氣壓等。重錘和磁鐵加壓曾在老型機上使用，但隨化纖紡和重加壓要求的發展而趨淘汰。現在廣泛使用的是彈簧加壓，用於棉紡的有YJ係列彈簧搖架等。

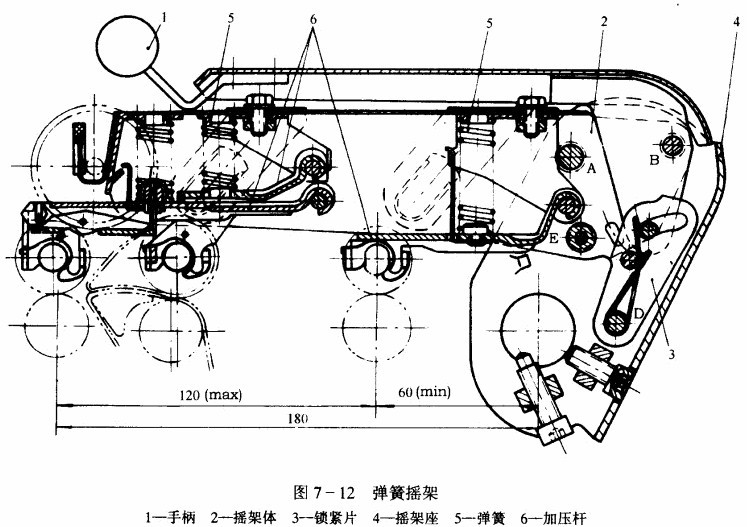

1.彈簧搖架如圖7 - 12所示，三隻上羅拉的軸分別嵌入三個加壓爪的槽內，每個加壓爪都可繞其支軸回轉，爪的中部承受螺旋彈簧的壓力。除前上羅拉加壓爪外，其餘各加壓爪在搖架體上的位置可隨羅拉隔距大小作調節c該搖架體則能繞固裝在機架上的軸A回轉，通過操作手柄將搖架體壓下就能使t羅拉對下羅拉1m壓：而抬起手柄就能使下羅拉釋壓，並可繼續將搖架體掀起一個角度，以便於清潔牽伸元件等。彈簧搖架加壓的優點是加壓力大，結構輕巧，加、釋壓操作方便，調換皮圈、皮棍、揩車皆方便。其缺點是對彈簧材料及熱處理要求嚴格，否則，使用日久後會發生壓力衰退。
開鬆機搖架的鎖緊機構是為擦架體的加壓和釋fr而設置的.其基本型式是個四連杆機構，由搖架體AB(杆a)、手柄BC(抨b)和鎖緊杆C[)(杆d)、搖架座(以餃支座A、D表示)組成，如圖7-13(1)所示。其工作狀態為：①加壓狀態：按下手柄使C點移到BD線的右側，則杆a在彈 簧反力作用下有按困示的方向回轉的趨向，用速度瞬心點O來分析，可得出杆b與杆a的轉向相反，這就表明，在彈簧反力作用下孚柄和搖架體在接觸麵上相互對峙而鎖緊，從而確保各彈簧處於加壓狀態。②釋壓狀態：掀起手柄使C點移到IjBD線的左側，杆a在彈簧反力作用下仍按圖示的方向回轉，用速度瞬心點O來分析，可得出杆b與杆a轉向相同，這樣就將原來的鎖緊關係解開，搖架體便處於釋壓狀態。③掀起狀態：繼續向上抬起孚柄，搖架體也隨著繼續掀起.待搖架體上的轉子E擱在鎖緊杆的凹弧麵上時，搖架體即被撐住而不下落，以便於揩車和檢修。
2.氣壓搖架在依納牽伸裝置及立達牽伸裝置上采用了氣壓搖架。空壓機供應的壓縮空 氣經過單向閥進入氣水分離穗，再經過減壓間最後進入開鬆機上的軟管氣囊內。如圖7 - 14所示，軟管氣囊裝在羅拉座後部圓管內，各隻搖架都有加壓杆，通過壓力板與氣囊接觸。搖架的鎖緊機構則由手輛、搖架體、加壓杆、搖架座組成，形成四連杆機構BCDE，這裏的點C為加壓杆凸頭上的幽率中心。其各工作狀態的動作程序是：①加壓狀態：按下孚輛，當點C位於DE線左側時，搖架即處在加壓狀態，氣黎的壓力傳給加壓杆.加壓杆的凸頭又傳力給手柄ED 上的轉子，導致手柄緊壓搖架體。裝在搖架體上的後分配杆和前分配杆將力傳到前、中、後三個皮銀上，完成對下羅拉的加壓。②釋壓狀態：向上抬起手柄，其上轉子中心點D繞點E轉動，當點C位於DE線右側時，加壓杆凸頭的作用力將使手柄向上而與搖架體脫離，實現對李伸羅拉的釋壓。③掀起狀態：繼續向上掀起手柄，可使搖架體繞點A轉動而被抬起，當軸E下落在加壓杆的凹槽裏，搖架體就被撐住而不致落下。
1.彈簧搖架如圖7 - 12所示，三隻上羅拉的軸分別嵌入三個加壓爪的槽內，每個加壓爪都可繞其支軸回轉，爪的中部承受螺旋彈簧的壓力。除前上羅拉加壓爪外，其餘各加壓爪在搖架體上的位置可隨羅拉隔距大小作調節c該搖架體則能繞固裝在機架上的軸A回轉，通過操作手柄將搖架體壓下就能使t羅拉對下羅拉1m壓：而抬起手柄就能使下羅拉釋壓，並可繼續將搖架體掀起一個角度，以便於清潔牽伸元件等。彈簧搖架加壓的優點是加壓力大，結構輕巧，加、釋壓操作方便，調換皮圈、皮棍、揩車皆方便。其缺點是對彈簧材料及熱處理要求嚴格，否則，使用日久後會發生壓力衰退。
開鬆機搖架的鎖緊機構是為擦架體的加壓和釋fr而設置的.其基本型式是個四連杆機構，由搖架體AB(杆a)、手柄BC(抨b)和鎖緊杆C[)(杆d)、搖架座(以餃支座A、D表示)組成，如圖7-13(1)所示。其工作狀態為：①加壓狀態：按下手柄使C點移到BD線的右側，則杆a在彈 簧反力作用下有按困示的方向回轉的趨向，用速度瞬心點O來分析，可得出杆b與杆a的轉向相反，這就表明，在彈簧反力作用下孚柄和搖架體在接觸麵上相互對峙而鎖緊，從而確保各彈簧處於加壓狀態。②釋壓狀態：掀起手柄使C點移到IjBD線的左側，杆a在彈簧反力作用下仍按圖示的方向回轉，用速度瞬心點O來分析，可得出杆b與杆a轉向相同，這樣就將原來的鎖緊關係解開，搖架體便處於釋壓狀態。③掀起狀態：繼續向上抬起孚柄，搖架體也隨著繼續掀起.待搖架體上的轉子E擱在鎖緊杆的凹弧麵上時，搖架體即被撐住而不下落，以便於揩車和檢修。
2.氣壓搖架在依納牽伸裝置及立達牽伸裝置上采用了氣壓搖架。空壓機供應的壓縮空 氣經過單向閥進入氣水分離穗，再經過減壓間最後進入開鬆機上的軟管氣囊內。如圖7 - 14所示，軟管氣囊裝在羅拉座後部圓管內，各隻搖架都有加壓杆，通過壓力板與氣囊接觸。搖架的鎖緊機構則由手輛、搖架體、加壓杆、搖架座組成，形成四連杆機構BCDE，這裏的點C為加壓杆凸頭上的幽率中心。其各工作狀態的動作程序是：①加壓狀態：按下孚輛，當點C位於DE線左側時，搖架即處在加壓狀態，氣黎的壓力傳給加壓杆.加壓杆的凸頭又傳力給手柄ED 上的轉子，導致手柄緊壓搖架體。裝在搖架體上的後分配杆和前分配杆將力傳到前、中、後三個皮銀上，完成對下羅拉的加壓。②釋壓狀態：向上抬起手柄，其上轉子中心點D繞點E轉動，當點C位於DE線右側時，加壓杆凸頭的作用力將使手柄向上而與搖架體脫離，實現對李伸羅拉的釋壓。③掀起狀態：繼續向上掀起手柄，可使搖架體繞點A轉動而被抬起，當軸E下落在加壓杆的凹槽裏，搖架體就被撐住而不致落下。
