開鬆機牽伸裝置的主要元件

1.下羅拉 如圖7-6(1)所示，前、後下羅拉均屬溝槽羅拉，溝槽部分為梯形齒，齒距變化，這一方麵是為了確保羅拉一皮輟鉗口能有效地握持纖維，另一方麵則為了避免皮輥與羅拉周期喻合而起痕。中下羅拉是一種菱形攘花羅拉，以確保摩擦傳動皮圈。整根下羅拉由多節羅拉用螺紋、導柱和導孔聯接而成。每節羅拉長度以六倍鍍距設計。羅拉直徑與所紡纖維長度和加壓大小相適應，棉紡用25 mm，羅拉軸承都已采用滾針軸承(LZ係列)；在重加壓和慢轉速情況下羅拉的運行平穩。不再產生粘一滑現象。對於千綻細紗機，各羅拉上加壓點增加了一倍，為了達到同樣的運行平穩效果，而采用車頭車尾同步傳動裝置。但也有采用下法，將各羅拉中央分開，車頭、車尾分別由兩個獨立係統驅動。

2.上羅拉 上羅拉即皮輥或是傳動上皮圈的羅拉。它們都由芯軸、滾動軸承和外殼組成，如圖7-7所示。每節上羅拉為兩綻合用。在芯軸中央加壓，皮輥外殼重加壓和慢轉速情況下羅拉的運行平穩。不再產生粘一滑現象。對於開鬆機來講，各羅拉上加壓點增加了一倍，為了達到同樣的運行平穩效果，而采用車頭車尾同步傳動裝置。但也有采用下法，將各羅拉中央分開，車頭、車尾分別由兩個獨立係統驅動。

緊套丁臘橡膠管。再經過磨圓、酸處理或塗料處理。皮輥表耐煩度較低，雖能較好地握持纖維、但易磨損且紡紗出硬頭。故其硬度變盡量高些。例如。後羅拉鉗口因握持纖維數量多，並借粗紗撚回控製纖維運動。所以後皮輥的硬度就應稍高(邵氏80°- 85°)但前羅拉鉗口卻因握持纖維數量少，且纖維散開，所以前皮輥的硬度就應稍低(邵氏68°)，不過，紡粗合成纖維時的皮輥表麵硬度仍應取得硬些。在使用3000 -4500小時後。皮輥表麵將出現中凹不平現象，應取下重新磨平。直徑磨量約0.2mm。

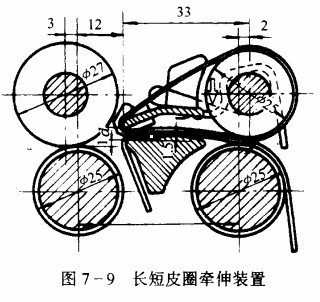

所以一般丁腈套管的厚度不得小於3.5 mm，裝配時前皮輥相對於前羅拉中心垂線偏前距離a(=3mm)，而中皮輥相對於中羅拉中心垂線偏後距離b(=2 mrn)，如圖7-9所示。這樣可使皮輥運行靈活。問時也減小小羅拉表而弱撚區的纖維包圍弧長，對減少紡紗斷頭率有利。

3.集合器 集合器的作用是收縮牽伸過程中被擴散的須條寬度。以減少邊纖維，增加須條的緊密度，使須條在緊密狀態下取得較好的牽伸和加拉效果。常用的型式有梭形吊掛式，參見圖7-II c集合器的開口尺寸要適應紗的粗細，開口過大會失去集合纖維作用，開口過小則易堵塞，反而對牽伸質量不利。集合器外形尺寸要與羅拉圓弧表麵配合一致，以免跳動。
