清棉機開鬆除雜機構的作用
發布者：青島中瑞特 發布時間：2012/6/8 9:50:39
清棉機的開鬆除雜作用主要發坐打手與天平羅拉、天平曲杆之間以及打手與塵棒之間。因此，清棉機的開鬆、除雜效果取決於打手和塵榕的結構及其工藝配置。
(一)打手
清棉機打手形式較多，有豪豬打手、翼式打手、梳針打手、綜合打手、聯合打手、鋸齒滾筒等形式。目前國內采用較多的有翼式打手、梳針打手和綜合打手三種。A076A型清棉機是采用的綜合打手。
1.翼式打手

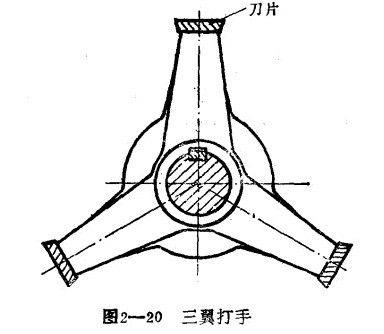

翼式打手有兩翼和三翼兩種，三翼比二翼較常用，其結構如圖2一20所示。打手軸上裝有五個輪輻，刀片固定在輪鎖上與智力相連接。刀片在棉層的橫向全寬度上進行打擊，打擊作用較大，使棉塊與連蟬的衝擊力也大，所以除雜作用較強。但由於撕扯下來的棉束較大，開鬆效果不好，棉束大小不均勻，影響棉卷結構，並且容易打碎雜質和錮街纖維，故這類打手目前已很少使用。
2.梳針打手
梳針打手的構造類似翼式打手，隻是以植有梳針的梳針板代替了翼式打手的刀片。每個梳針板上約有梳針1000枚左右，在梳針打手作用於被天平羅拉握持的棉層時，梳針能刺入棉層，對棉層進行分割、撕扯和梳理，因此打下的棉束較小而均勻，開鬆效果好。但因對棉層的打擊力量較弱，除雜作用不如翼式打手，此外耐用程度亦不如翼式打手，梳針及梳針極常因雜物而損傷。
3.綜合打手

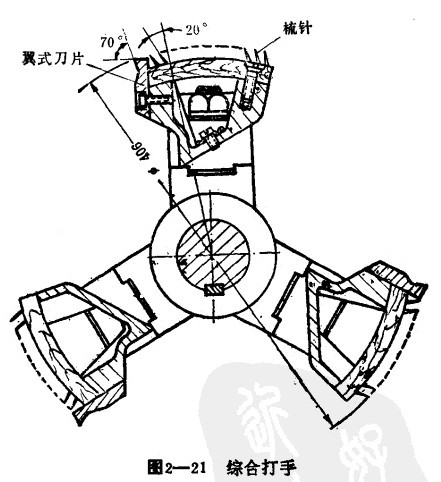

綜合式打手是由翼式刀片與梳針板結合 而組成的打字形式，其結構如圖2 -21所示。每一打手臂上都是刀片裝在前麵，梳針板裝在後麵，因此，它兼有翼式打字和梳針打手的特點。刀片作用角為70°，梳針直徑為2.5毫米，梳針傾角為20°，植針密度為1.42枚/厘米，梳針的高度前排低於刀片2毫米，然後逐排加高，到最末一排針高與刀片平齊，以加強對棉層的梳理作用。打手萬片可根據工藝要求進行拆裝，拆下刀片換上護扳，即可作為梳針打手使用。綜合打手在工作時，先由刀片對棉層全寬度進行打擊，然後由梳針對棉層進行分割、撕扯和梳理。因此，綜合打手的開鬆作用優於翼式打手，除雜作用則優於梳針打手，其打擊作用較翼式打手緩和，雜質破裂和纖維損傷輯少，是目前國內清棉機最常用的一種打子形式。
(二)塵棒
在打手下方約1/4圓周上，輩有一組15根塵捧組成的塵簷，塵梯結構與A036型豪豬式開鬆機的塵梯相同，塵橡間隔距也是借機外手輪移動活絡塵梯弧形架，改變塵梯安裝角來調節。被打手開鬆撕下的棉塊，在向前運動過程中，遇到塵梯曲阻擋，在打手和塵捧的反複作用下，棉塊得到進一步開鬆，棉塊愈來愈小。在開鬆的同時，雜質與纖維逐漸分離，從棉塊中分離出來的雜質由於體積較小，重量較重，易於從塵棒間隙落下。
打手與塵榕的隔距應從進口至出口逐漸增大，以適應棉塊逐漸開鬆而體積增大的需要。塵棒與塵榜之間的隔距應根據原棉含雜內容和含雜的多少而定。隔距大，落棉多，雜質也落得多，但過大的隔距會造成落白花。
(一)打手
清棉機打手形式較多，有豪豬打手、翼式打手、梳針打手、綜合打手、聯合打手、鋸齒滾筒等形式。目前國內采用較多的有翼式打手、梳針打手和綜合打手三種。A076A型清棉機是采用的綜合打手。
1.翼式打手
翼式打手有兩翼和三翼兩種，三翼比二翼較常用，其結構如圖2一20所示。打手軸上裝有五個輪輻，刀片固定在輪鎖上與智力相連接。刀片在棉層的橫向全寬度上進行打擊，打擊作用較大，使棉塊與連蟬的衝擊力也大，所以除雜作用較強。但由於撕扯下來的棉束較大，開鬆效果不好，棉束大小不均勻，影響棉卷結構，並且容易打碎雜質和錮街纖維，故這類打手目前已很少使用。
2.梳針打手
梳針打手的構造類似翼式打手，隻是以植有梳針的梳針板代替了翼式打手的刀片。每個梳針板上約有梳針1000枚左右，在梳針打手作用於被天平羅拉握持的棉層時，梳針能刺入棉層，對棉層進行分割、撕扯和梳理，因此打下的棉束較小而均勻，開鬆效果好。但因對棉層的打擊力量較弱，除雜作用不如翼式打手，此外耐用程度亦不如翼式打手，梳針及梳針極常因雜物而損傷。
3.綜合打手
綜合式打手是由翼式刀片與梳針板結合 而組成的打字形式，其結構如圖2 -21所示。每一打手臂上都是刀片裝在前麵，梳針板裝在後麵，因此，它兼有翼式打字和梳針打手的特點。刀片作用角為70°，梳針直徑為2.5毫米，梳針傾角為20°，植針密度為1.42枚/厘米，梳針的高度前排低於刀片2毫米，然後逐排加高，到最末一排針高與刀片平齊，以加強對棉層的梳理作用。打手萬片可根據工藝要求進行拆裝，拆下刀片換上護扳，即可作為梳針打手使用。綜合打手在工作時，先由刀片對棉層全寬度進行打擊，然後由梳針對棉層進行分割、撕扯和梳理。因此，綜合打手的開鬆作用優於翼式打手，除雜作用則優於梳針打手，其打擊作用較翼式打手緩和，雜質破裂和纖維損傷輯少，是目前國內清棉機最常用的一種打子形式。
(二)塵棒
在打手下方約1/4圓周上，輩有一組15根塵捧組成的塵簷，塵梯結構與A036型豪豬式開鬆機的塵梯相同，塵橡間隔距也是借機外手輪移動活絡塵梯弧形架，改變塵梯安裝角來調節。被打手開鬆撕下的棉塊，在向前運動過程中，遇到塵梯曲阻擋，在打手和塵捧的反複作用下，棉塊得到進一步開鬆，棉塊愈來愈小。在開鬆的同時，雜質與纖維逐漸分離，從棉塊中分離出來的雜質由於體積較小，重量較重，易於從塵棒間隙落下。
打手與塵榕的隔距應從進口至出口逐漸增大，以適應棉塊逐漸開鬆而體積增大的需要。塵棒與塵榜之間的隔距應根據原棉含雜內容和含雜的多少而定。隔距大，落棉多，雜質也落得多，但過大的隔距會造成落白花。
