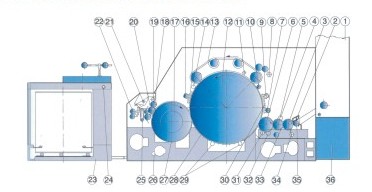

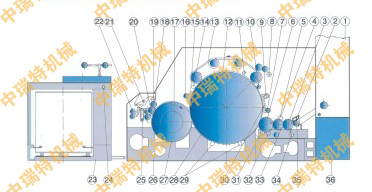

1、喂棉箱            2、傾向給棉板

3、第一刺輥          4、第二刺輥分梳板

5、第二刺輥          6、第三刺輥

7、後下棉網清潔器吸點8、蓋板花吸點

9、後上棉網清潔器吸點10、後蓋板雜質吸點

11、蓋板飛花吸點     12、錫林

13、鋁合金回轉蓋板   14、前盞板雜質吸點

15、前固定盞板       16、前棉網清潔器吸點

17、道夫             18、三羅拉清潔吸點

19、三羅拉清潔輥     20、三羅拉

21、棉網清潔吸點     22、大軋輥

23、直線換筒圈條器   24、圈條器吸點

25、皮圈導棉裝置     26、前車肚吸點

27、道夫封閉漏底     28、錫林封閉漏底

29、錫林封閉漏底     30、後固定蓋板

31、第三刺輥吸點     32、第三刺輥分梳板

33、刺輥封閉漏底     34、第一刺輥吸點

35、給棉羅拉         36、電氣控製櫃



機器結構特點

·工業觸摸屏顯示有關參數，計算機通訊與數字同步技術。整機運行穩定可靠。

·順向給棉，三刺輥結構，輕打多梳，刺輥周圍設除塵刀，預分梳板，吸口，能有效去除雜質和短絨。

·獲有專利的新型設長，短片斷混台環自調勻整，顯著改善生條重量不勻及條幹不勻。

·錫林前後沒有固定蓋板棉網清潔器，底部設有罩板及吸口。道夫底部設有罩板，減少氣流幹擾，有利高速生產。

·錫林道夫結構優化設計，提高精度。

·大扭矩變頻電機直接啟動錫林。

·給棉，道夫和大壓輥均同開鬆機一樣，均采用伺服電機傳動，控製精度高

·回轉蓋板采用鋁合金蓋板，單獨變頻電機傳動，與錫林轉向相反，增強分梳．改善棉網質量.

·前後固定蓋板，封閉式大漏底，道夫下罩板等部位，采用鋁型材結構．零件輕巧光潔。

·機上積極多吸點，連續吸落棉，壓力連續檢測。

·獲有專利的三羅拉結構采用模塊化設計，方便維護和保養。

·采用氣動控製翻轉式皮圈導棉結構有利於觀察棉網，適應高速出條。
