開鬆機分離羅拉

(一)分離羅拉傳動機構

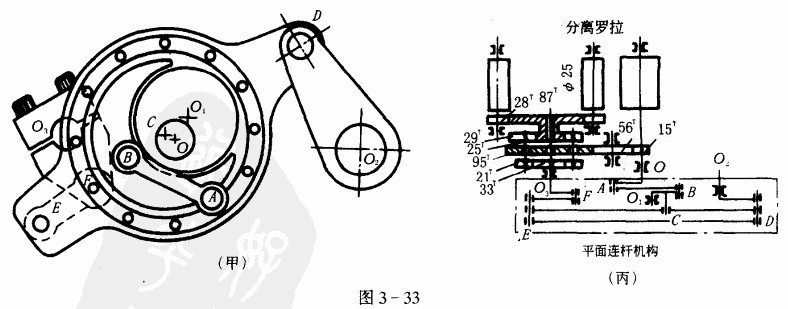

FA261型開鬆機的分離羅拉傳動機構，由平麵多連杆機構和外差動輪係組成。動力分配軸上固裝的29T齒輪傳動固裝於錫林軸O上的134T齒輪，在134T上用螺栓連接著分離羅拉定時調節盤(參見圖3 - 43)，錫林軸通過134T上的定時調節盤，使定時調節盤上的曲柄銷A以77mm為半徑繞錫林軸均（jun1）速回轉，如圖3-33所示。在錫林軸上活套一固裝子牆板上的偏心輪座，其中心。l偏離錫林中心28mm，兩中心的相對位置如圖(乙)所示。偏心輪座上套有偏心輪，偏心輪中心C偏離01點2Smm。定時調節盤的曲柄銷通過105mm長的連杆，帶動偏心輪上的一個餃接銷B，餃接銷偏離偏心輪座中心。1點77mm，這樣，OAB01組成一個雙曲柄機構，當OA隨錫林軸勻速回轉一周，使偏心輪上的佼接銷B繞偏心輪座中心。l變速運動一周。此時，偏心輪中心C也繞偏心輪座中心。l變速運動一周。在偏心盤上又活套著轉體，其左端位接銷D，與活套在鉗板擺軸O2上的擺杆餃接，當轉體隨偏心輪回轉一周時，擺杆α)2繞鉗板擺軸中心左右擺動一次。轉體的左端E可看作是剛體CDE上的一個延伸點，當C與D點的運動確定時，E點的運動也隨之確定。與E點伎接的連杆EF，帶動首輪擺臂F03，使外差動輪係中的33T的首輪隨之前後轉動。

傳動分離羅拉的外差動輪係如圖(丙)所示，錫林軸上固裝的1ST齒輪經S6T過橋傳給9ST的係杆(差動臂)一個恒速，這個恒速總是使分離羅拉產生順轉；而由平麵雙曲柄多杆機構 通過首輪擺臂F03傳給33T首輪的一個變速，在一鉗次中，多杆機構使F03左右擺動一次，首輪也隨之正反向轉動一次，使分離羅拉產生倒轉和順轉。差動輪係將恒速與變速合成，最終使分離羅拉產生“倒轉一順轉一基本靜止”的運動。一鉗次中，分離羅拉的順轉量大於倒轉量，以滿足分離接合的工藝要求，順轉量與倒轉量的差值稱為有效輸出長度。

調節134T上的定時調節盤，使134T一個齒上的槽口對準調節盤上的刻度，可改變定時調節盤上的幽柄稍A相對於134T的相位，因分度盤與134T同軸，也就改變了多杆機構相對於分度盤的相位，從而改變了分離羅拉的順轉定時。
FA261型開鬆機分離膠轆直徑最大為25mm，最小為23mm。分離膠轆采用氣動加壓，當 壓力表調至250-物OkPa時，膠輯上的加壓量為35-50kg，加壓穩定準確，調壓方便。分離膠輥的運動由分離羅拉依靠摩擦力帶動而不采用單獨傳動機構。

(二)分離羅拉運動曲線
在圖3 - 33(丙)中，設首輪、末輪、係杆(讚)的速度分別為n1、n2、時，則根據行星輪係的計算公式，可得:
2.有效輸出長度540在一鉗次中，首輪擺臂F03左右擺動一次，正反向的總擺角相等， 使首輪一鉗次中正向轉過的齒數正好等於反向轉過的齒數，因此，變速部分引起的分離羅拉正向輸出位移量正好等於反向輸出位移量，故不會產生有效輸出。
